海信TLM-2077型液晶电视背光板电路分析

文章摘要：ON/OFF输入端送入主板送来的高电平时，经R1加到Q1的基极，使Q1、Q2导通，12V直流电压经过R14、Q2流通，再经D1（6V）稳压后为BIT3106A的5脚（小信号VCC）及12脚（激励输出VCC）供电；同时，该电压又经过R4加到BIT3106A的24脚EA（使能）端，使BIT3106A启动工作；此外，该电压还作为全桥功率放大电路激励开关Q3A、Q4A、Q3B、Q4B的控制电压。ON/OFF输入端为低电平时，BIT3106A停止工作。此背光板采用的是直流控制方式。CN1的4脚输入由主板CPU送来的0.2~2V变化的直流电压，经R1、R3、C23、R45加到BIT3016A的22脚（DI

海信TLM-2077型液晶电视背光板电路分析,标签：电视机电路,电路设计,http://www.88dzw.com

ON/OFF输入端送入主板送来的高电平时，经R1加到Q1的基极，使Q1、Q2导通，12V直流电压经过R14、Q2流通，再经D1（6V）稳压后为BIT3106A的5脚（小信号VCC）及12脚（激励输出VCC）供电；同时，该电压又经过R4加到BIT3106A的24脚EA（使能）端，使BIT3106A启动工作；此外，该电压还作为全桥功率放大电路激励开关Q3A、Q4A、Q3B、Q4B的控制电压。ON/OFF输入端为低电平时，BIT3106A停止工作。

此背光板采用的是直流控制方式。CN1的4脚输入由主板CPU送来的0.2~2V变化的直流电压，经R1、R3、C23、R45加到BIT3016A的22脚（DIMDC），进行亮度控制：电压愈高，亮度愈暗。改变R1、R3的阻值比，即可改变亮度控制的范围。

6.2 功率放大电路

功率放大电路采用了4块型号为：AO4600（也有采用AO4614等其它型号）的互补单端功率放大模块，原理图位号是：U2A、U3A、U2B、U3B组成两组全桥功率放大电路。其中，U2A和U3A组成一组全桥电路，称为A组；U2B和U3B组成一组全桥电路，称为B组。

BIT3106A启动后，其13～18脚输出A、B两组共6路全桥功率放大激励信号：P-OUT2B、P-OUT1B、N-OUT1、N-OUT2、P-OUT1A、P-OUT2A。其中，每1路P-OUT输出信号；激励1只全桥电路的P沟道MOS管，每1路N-OUT输出信号则激励2只全桥电路的N沟道MOS管，亦即N-OUT1、N-OUT2要激励4只N沟道MOS管。例如，15脚输出的N-OUT1，负担功率放大模块U3A和U3B的N沟道MOS管栅极（G1）的激励工作。

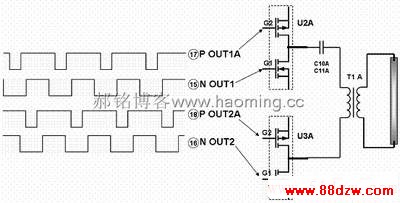

A组全桥功率放大U2A的激励输入端G1（N沟道）、G2（P沟道）由BIT3106A的15脚、17端提供激励信号，U3A的激励输入端G1（N沟道）、G2（P沟道）由BIT3106A的16脚、18脚提供激励信号，其对应的激励波形如图6.4所示。

                                                                          图6.4

对于P沟道MOS管，其输入端增加了一级由BJT管组成的共集电极单端互补推挽激励放大电路，如U2A的G2输入端增加了Q7A和Q9A。这是因为在一块互补模块内部，尽管其互补的N沟道MOS管和P沟道MOS管的性能基本一致，但是在增益的动态特性上，P沟道MOS管比N沟道管MOS要差得多，增加这一级放大可以弥补P沟道MOS管增益特性上的不足。

另外，P沟道MOS管的激励输入电路上还增加了一个受控于ON/OFF信号的电子开关Q3A、Q4A。只要CPU一发出ON/OFF关机信号，A组全桥功率放大的P沟道MOS管的激励立即被切断，电路立即停止工作。这是为了防止当CPU发出ON/OFF关机信号后，由于大电容存储的电荷，电路不能立即关机。

B组全桥功率放大电路（U2B、U3B）的组成及工作原理相同于A组全桥功率放大电路，只不过N沟道MOS管的激励信号和A组共用。

6.3 全桥功率放大模块（AO4600）

 全桥功率放大部分采用MOS互补模块AO4600组成；这是一款低导通电阻（导通电阻仅数十个毫欧姆）的MOS互补功率模块，由BIT3106A直接激励驱动。

BIT3106A输出的激励信号是方波，因此全桥功率模块工作在开关状态，由于输出是正弦波开关切换时是过零点没有开关损耗，电路的效率极高，工作温度很低，无需加装散热装置，其实物照片如图6.5所示。

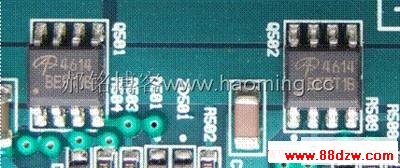

                                                                图6.5 功率模块照片
