海信TLM-2077型液晶电视背光板电路分析
[10-10 20:39:48] 来源:http://www.88dzw.com 电视机电路 阅读:8633次
文章摘要:6.5.2电流取样CCFL灯管电流取样的等效电路如图6.12所示,灯管电流的流通电路中串联有两只电阻R24A、R25A。当灯管有电流流过时,电阻上的压降正比于流过灯管的电流,由R25A上读取的电压变化就是灯管电流的变化。此电压变化经D7A整流、C滤波后,加到BIT3106A的29脚INNA端子。BIT3106A根据灯管电流的变化,控制PWM信号的占空比,起到控制灯管电流的作用(当出现严重过流现象则进入保护状态),同样和第二只和第三只CCFL背光灯管的工作电流取样电路相同,并且三路背光灯管工作电流取样信号并在一起接于BIT3106A的29脚INNA端子。
海信TLM-2077型液晶电视背光板电路分析,标签:电视机电路,电路设计,http://www.88dzw.com6.5.2电流取样
CCFL灯管电流取样的等效电路如图6.12所示,灯管电流的流通电路中串联有两只电阻R24A、R25A。当灯管有电流流过时,电阻上的压降正比于流过灯管的电流,由R25A上读取的电压变化就是灯管电流的变化。此电压变化经D7A整流、C滤波后,加到BIT3106A的29脚INNA端子。BIT3106A根据灯管电流的变化,控制PWM信号的占空比,起到控制灯管电流的作用(当出现严重过流现象则进入保护状态),同样和第二只和第三只CCFL背光灯管的工作电流取样电路相同,并且三路背光灯管工作电流取样信号并在一起接于BIT3106A的29脚INNA端子。
图6.11 图6.12
6.5.3灯管断路保护取样

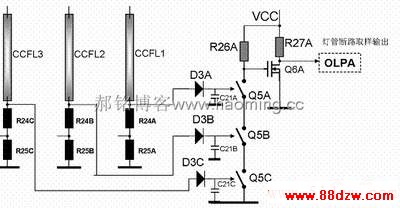

灯管断路保护取样电路由Q6A、Q5A、Q5B、Q5C、D3A、D3B、D3C、R33A、R33B、R33C、C21A、C21B、C21C、R26、R27等组成,其等效电路如图6.13所示。
图6.13
开关Q5A、Q5B、Q5C等效于图6.10中的3只N沟道MOS管,均受A组3只CCFL灯管电流的控制。只有3只CCFL灯管都有电流(正常工作)时,串联在灯管上的电阻R24A/R25A、R24B/R25B、R24C/R25C才有压降输出。这个压降经过D3A、D3B、D3C整流及C21A、C21B、C21C滤波后,使Q5A、Q5B、Q5C全部导通。由于这3只开关串联,并且接于Q6A的栅极和地之间,电阻R26A是Q6A的栅极偏置供电电阻,因此只有当3只开关全部导通时,Q6A漏极才是高电平(等于VCC电位);而任何一只开关开路,都会引起Q6A漏极电位下降(几乎下降为0)。换句话说,只有3只CCFL灯管全部都亮、正常工作时,Q6A的漏极才会是高电平;只要有1只灯管不亮、无电流,Q6A的漏极都是低电平。Q6A漏极的电平变化就是A组灯管断路保护控制电平OLPA,接到BIT3106A的27脚OLPA端(A通道灯管断路控制端)。
6.6 BIT3106A在液晶电视背光板电路中的典型应用
在国内多款品牌的32寸以下液晶电视及液晶显示器的背光板中广泛采用BIT3106A。
BIT3106A是BITEK公司(台湾硕颉科技)生产的一款专门为双全桥式、多CCFL灯管驱动而设计的背光板驱动集成电路,采用30脚的贴片或直插封装形式,电源电压为4.5~13.2V,内置亮度调节电路、软启动电路、过流保护电路、过压保护电路、欠压关断电路等,软启动时间和开灯保护时间均可设定,开关控制零电流侍机状态,直流输入亮度控制(内设固定频率的PWM变换电路),灯管工作频率30~250kHz由用户自由设定。该IC被国内多个品牌的液晶电视广泛采用,其引脚排列如图6.14所示,引脚功能见表6.2,内部框图如图6.15所示。
