海信TLM-2077型液晶电视背光板电路分析

文章摘要： 图6.14表6.2 BIT3106A的引脚功能引脚符号功能1REF基准电压输出2.5V2INNB来自PWMOUT的亮度控制输入兼B组误差电压输入3CMPBB组误差电压输出端4OLPBB组CCFL灯管断路检测输入端5CLAMPBB组电压取样输入端（过压保护）6AVDD前端VCC供电7SST软启动控制端（接软启动电容）8RTDLY外接一只电阻，以设定内部基准电流。此电流涉及振荡器的振荡频率、PWM频率、软启动时间及振荡波形的延迟、叠加时间控制9CTOSCCCFL灯管工作频

海信TLM-2077型液晶电视背光板电路分析,标签：电视机电路,电路设计,http://www.88dzw.com

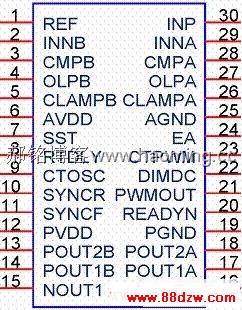

                                                                图6.14

表6.2 BIT3106A的引脚功能

引脚 符号 功能 1 REF 基准电压输出2.5V 2 INNB 来自PWMOUT的亮度控制输入兼B组误差电压输入 3 CMPB B组误差电压输出端 4 OLPB B组CCFL灯管断路检测输入端 5 CLAMPB B组电压取样输入端（过压保护） 6 AVDD 前端VCC供电 7 SST 软启动控制端（接软启动电容） 8 RTDLY 外接一只电阻，以设定内部基准电流。此电流涉及振荡器的振荡频率、PWM频率、软启动时间及振荡波形的延迟、叠加时间控制 9 CTOSC CCFL灯管工作频率设定（接时间电容） 10 SYNCR 两块集成电路并联应用和同步通讯端 11 SYNCF 两块集成电路并联应用和同步通讯端 12 PVDD 激励输出端VCC供电 13 POUT2B B组P沟道MOS管激励输出2 14 POUT1B B组P沟道MOS管激励输出1 15 NOUT1 N沟道MOS管激励输出1 16 NOUT2 N沟道MOS管激励输出2 17 POUT1A A组P沟道MOS管激励输出1 18 POUT2A A组P沟道MOS管激励输出2 19 PGND 激励输出接地端 20 READYN 外接PWM下拉电阻50k允许PWM信号输出 21 PWMOUT PWM输出端 22 DIMDC 直流亮度控制输入0.2~2V 23 CTPWM PWM频率设定 24 EA 使能控制端 25 AGND 集成电路前端接地 26 CLAMPA A组电压取样输入端（过压保护） 27 OLPA A组CCFL灯管断路保护输入端 28 CMPA A组误差电压输出端 29 INNA 来自PWMOUT的亮度控制输入兼A组误差电压输入 30 INP 误差放大反相输入端

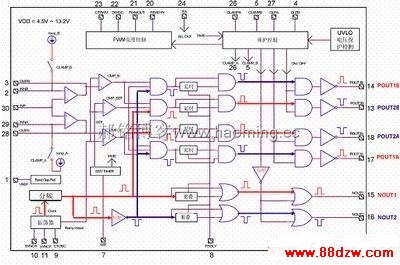

                                                                    图6.15

6.6.1振荡及信号处理

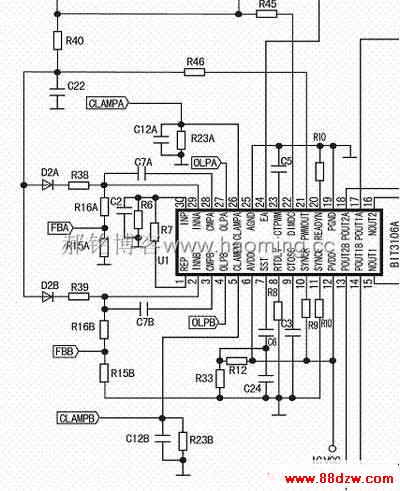

振荡及信号处理部分由振荡器和分频器组成，振荡器产生的方波振荡信号经由分频电路输出。BIT3106A的9脚外接振荡定时元件C3（如图6.16所示），调整C3的电容量即可调整振荡频率；10脚、11脚是两块BIT3106A并联应用时的振荡频率同步通讯接口，如图6.17所示。在大屏幕多灯管液晶屏中，可以两块甚至多块BIT3106A连级应用，此接口保证多块集成电路振荡频率的同步；单块应用时，经电阻接地即可，如图6.16中的R9、R10所示。

分频电路是1/2分频器，经过1/2分频后，振荡信号的频率稳定性提高了一倍（分频次数越多，频率的稳定性越高）。分频后的振荡信号分为两路，一路经过一系列的处理（PWM调制、波形时间叠加、保护控制）后，由15脚输出NOUT1方波信号，激励全桥功率放大电路的一只N沟道MOS管；另一路经过反相器倒相，变成反相的振荡信号，也经过一系列的处理后由16脚输出NOUT2方波信号，激励全桥功率放大电路的另一只N沟道MOS管。

图6.15中，分频后的及倒相的振荡信号分别进入4路P沟道信号处理电路，经过一系列处理（PWM调制、延迟处理、保护控制后）由17脚输出POUT1A、14脚输出正相的P沟道MOS管激励信号POUT1B，分别激励全桥功率放大电路的一组P沟道MOS管；13脚输出POUT2B、18脚输出反相的P沟道MOS管激励信号POUT2A，分别激励全桥功率放大电路的另一组P沟道MOS管。
