长虹G2966彩电音频处理电路分析

[09-13 23:33:52]   来源:http://www.88dzw.com  电视机电路   阅读:8687

文章摘要:该机音频处理电路较复杂,主要包括伴音模式切换电路、卡拉OK前置处理电路、音效处理电路和音频功放电路。一、伴音模式切换电路伴音模式切换电路如下图所示。1.歌声消除电路背景知识左右两声道的演唱声(即歌声)具有幅度相等、相位相同的特点,而伴奏声却无此特点,因而将两声道信号进行相减就可抵消演唱声,而只留下伴奏声。2.伴音模式切换过程伴音模式切换由电子开关QK20 (TC4052BP)完成。它内含控制电路及两路开关,每路开关均有4个输入端和1个输出端。在控制电路的控制下,任一输入端子都可分别与输出端子接通。TC4052BP真值表如下表所示。控制脚输入/输出脚(6)脚(9)脚(10)脚(13)脚(公共脚,

长虹G2966彩电音频处理电路分析,标签:电视机电路,电路设计,http://www.88dzw.com

  该机音频处理电路较复杂,主要包括伴音模式切换电路、卡拉OK前置处理电路、音效处理电路和音频功放电路。

  一、伴音模式切换电路

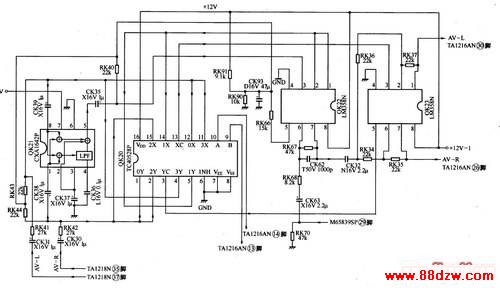

  伴音模式切换电路如下图所示。

  1.歌声消除电路

  背景知识左右两声道的演唱声(即歌声)具有幅度相等、相位相同的特点,而伴奏声却无此特点,因而将两声道信号进行相减就可抵消演唱声,而只留下伴奏声。

  2.伴音模式切换过程

  伴音模式切换由电子开关QK20 (TC4052BP)完成。它内含控制电路及两路开关,每路开关均有4个输入端和1个输出端。在控制电路的控制下,任一输入端子都可分别与输出端子接通。TC4052BP真值表如下表所示。

控制脚 输入/输出脚 (6)脚 (9)脚 (10)脚 (13)脚(公共脚,音频输出) (3)脚(公共脚,音频输出) L L L (12)脚(L声道输入) (1)脚(R声道输入) L L H (14)脚(伴奏声输入) (5)脚(伴奏声输入) L H L (15)脚(R声道输入) (2)脚(R声道输入) L H H (11)脚(L声道输入) (4)脚(L声道输入) H × × 不通 不通

  AV/TV切换电路TA1218N输出的L声道信号送至TC4052BP的(4)、(11)、(12)脚,R声道信号送至TC4052BP的(1)、(2)、(15)脚。经CXA1642P处理的伴奏声音频输入到TC4052BP的(14)、(5)脚。切换后的信号从TC4052BP的(3)、(13)脚输出,然后双运算放大器QK23 (LM358N)的两个同相输入端(3)、(5)脚。

  本机共有四种伴音模式,即标准模式卡拉OK、消音模式卡拉OK、卡拉OK R(再现右声道信号)、卡拉OK L(再现左声道信号),模式的切换由音效处理电路TA1216AN进行控制。TA1216AN从(13)、(14)脚输出控制电压,送至TC4052BP的(9)、(10)脚,伴音模式控制逻辑如下表所示。

TC4052BP输入电平 TC4052BP相通的端子 卡拉OK模式 (9)脚 (10)脚 H H (3)、(4)脚通;(13)、(11)脚通 卡拉OKL H L (3)、(2)脚通;(13)、(15)脚通 卡拉OKR L H (3)、(5)脚通;(13)、(14)脚通 消音模式卡拉OK L L (3)、(1)脚通;(13)、(12)脚通 标准模式卡拉OK

  二、卡拉OK前置处理电路

  卡拉OK前置处理电路如下图所示。

  卡拉OK前置处理电路主要由集成电路QK01 (M65839SP)及外围相关元件组成。

  M65839SP内部包含A/D、D/A变换器,16K存储器(RAM),低通滤波器(LPF),自动电  平控制电路(ALC)和话筒放大器等,其引脚功能和实测数据如下表所示。

脚号 功能 电压(V) 脚号 功能 电压(V) 1 通过耦合电容CK01接收话筒信号1 2.4 2 自动电平控制(ALC)时间常数外接设定电容CK46 O 3 负反馈输入1,外接放大器增益负反馈电路 2.6 20 D/A变换控制 O 4 话筒1放大输出,且与(3)脚接有交直流反馈电路 2.6 21、22 D/A变换积分输入,输出 1.6 5 话筒1信号控制输入,内部接有数字音量控制电路 2.4 23 低通滤波器LPF2输入 1.6 6 话筒2信号输入 2.4 24 低通滤波器LPF2输出 1.6 7 自动电平控制2(ALC2) 0 25 混响音量控制 1.4 8 负反馈输入2 2.6 26 右声道音频输入 1.3 9 话筒2放大输出 2.6 27 左声道音频输出 1.3 10 话筒2信号控制输入 2.4 28 右声道音频输出 1.6 11 两路话筒信号混合输出 2.6 29 左声道音频输出(其输出为话筒与左/右声道相混合的信号) 1.6 12、13 低通滤波器LPF1输入/输出 2.6 30 音量控制选择开关,低电平为直流电压控制,高电平为总线控制 5 14、15 A/D变换积分输入/输出 2.6 31 话筒开关,低电平为关断,高电平为接通 5 16 A/D变换控制 2.4 32、33 外接1MHz晶振及滤波电路 0.9 17 参考电压输出 2.6 34 混响电平或锁存控制,低电平为混响电平控制,高电平为锁存控制 0.1 18 地 0 35 话筒2音量控制或时钟信号:低电平为音量控制,高电平为时钟信号控制 5 19 +5V电源输入 5 36 话筒1音量电平控制或串行数据:低电平为音量控制,高电平为串行数据输入 0.1
