脚号 功能 电压(V) 脚号 功能 电压(V) l 电源输入端 12 6 空脚 0 2 输出端(R) 0 7、8 输入端(R) 0 3、4 输入端(L) 0 9 输出端(L) 0 5 地 0 10 控制端 0

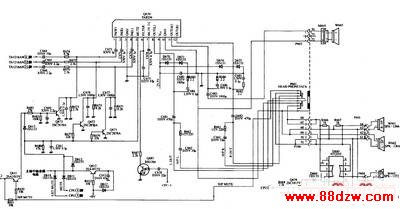

      五、静音控制电路
　　
　　静音电路主要由Q671、Q672、Q673、Q612、Q611等组成，包括遥控静音、无信号静音、关机静音、调整电视机状态静音和使用耳塞静音。

　　遥控静音时，CPU的（4）脚输出SV高电平，经D611等加到Q671、Q672、Q673的基极，使它们均处于饱和导通状态，使TA1216AN的（22）、（21）、（8）脚输出的音频信号被Q671、Q672、Q673旁路到地，达到了静音的目的。

　　调整电视机工作状态瞬间，CPU的（5）脚输出高电平，经D614等加到晶体管Q671、Q672、Q673的基极，使它们均处于饱和导通状态，达到了静音的目的。

　　由于耳塞拾取的是功率放大集成电路TA8256输出的R、L声道音频信号，因此使用耳塞时，必须对重低音信号通道进行静音。使用耳塞时，耳塞插头接入耳塞接口，使Q611饱和导通，进而使Q673饱和导通，此时TA1216AN的（8）脚输往功放TA8256的（1）脚的重低音信号被Q673旁路到地，实现了重低音静音的目的。

　　关机静音电路是为避免关机瞬间扬声器中出现噪声而设计的。电视机正常工作时，+8V电压通过D612向C613充电，同时+8V电压通过R612加到Q612基极，使其基极电压高于发射极电压而截止。关机瞬间，+8V电压迅速下降，由于D612的隔离，电容C613上充得的电压加到Q612的发射极，使Q612迅速饱和导通。Q612导通后，C613上的电压通过Q612的e-c极、D613加到Q671、Q672、Q673的基极，使它们随之饱和导通，将TA1216AN的（22）、（21）、（8）脚输出的音频信号旁路到地，达到了关机静音的目的。
