长虹G2966彩电音频处理电路分析

[09-13 23:33:52]   来源:http://www.88dzw.com  电视机电路   阅读:8687

文章摘要:从话筒1、话筒2输入的信号,分别从M65839SP的(1)、(6)脚输入。(1)脚输入的信号经内部放大后从(4)脚输出,经CK43耦合到(5)脚内部音量控制电路,进行卡拉OK音量调节。经音量调节后的卡拉OK信号分成两路:一路从(29)脚输出,另一路从(11)脚输出。M65839SP的(6)脚输入的信号,经内部放大后从(9)脚输出,经CK29耦合到(10)脚内部的音量控制电路,进行卡拉OK音量调节控制后分两路输出:一路从(29)脚输出;另一路从(11)脚输出。从M65839SP的(11)脚输出的音频信号,经RK28、CK25组成的低通滤波器滤除高频成分后,经RK27送至(12)脚,再由其内部的低

长虹G2966彩电音频处理电路分析,标签:电视机电路,电路设计,http://www.88dzw.com

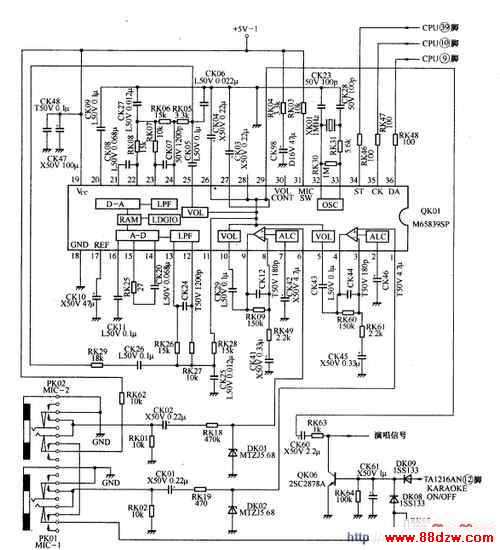

  从话筒1、话筒2输入的信号,分别从M65839SP的(1)、(6)脚输入。(1)脚输入的信号经内部放大后从(4)脚输出,经CK43耦合到(5)脚内部音量控制电路,进行卡拉OK音量调节。

  经音量调节后的卡拉OK信号分成两路:一路从(29)脚输出,另一路从(11)脚输出。M65839SP的(6)脚输入的信号,经内部放大后从(9)脚输出,经CK29耦合到(10)脚内部的音量控制电路,进行卡拉OK音量调节控制后分两路输出:一路从(29)脚输出;另一路从(11)脚输出。

  从M65839SP的(11)脚输出的音频信号,经RK28、CK25组成的低通滤波器滤除高频成分后,经RK27送至(12)脚,再由其内部的低通滤波器LPF进一步滤波,得到满足混响延迟电路要求的音频信号,送至模/数(A/D)转换电路,将模拟信号转换为数字信号后送至随机存储器( RAM)进行延迟处理。处理后的数字音频信号通过D/A(数/模)转换电路,将数字音频信号转换为模拟音频信号,然后输往低通滤波器,滤除音频信号中的高频脉冲,得到延迟后的音频信号,从(24)脚输出,然后分为两路:一路经RK05、CK05耦合到(25)脚内部混响深度调节电路,经该电路调节后的混响延迟音频信号,从(29)脚输出。可见,M65839SP的(29)脚输出的音频信号包含两种成分,即未经延迟的直通音频信号和经过混响延迟处理后的混响延迟音频信号。M65839SP的(24)脚输出的另一路信号经RK05、RK29、CK26耦合到(12)脚,与(11)脚送来的音频信号相混合,一起进入M65839SP内部混响延迟电路进行再延迟,从而产生由大到小逐渐衰减的回音效果。

  M65839SP的(29)脚输出的卡拉OK演唱信号送到双运放集成电路QK22 (LM358N)的(6)脚,经放大后,从(7)脚输出,送至QK23 (LM358N)的两个反相输入端(6)、(2)脚。

  M65839SP的(32)、(33)脚外接的XK01与内部相关电路构成的振荡器,产生频率为1MHz的脉冲振荡信号,作为M65839SP内部A/D转换电路的采样信号和随机存储器的时钟信号。

  提示与引导 当未插入话筒时,+5V电压通过RK62、话筒插口、DK08加到QK06的基极。如果工作在卡拉OK“OFF”(关断)状态时,音效处理电路QG01(TA1216AN)的(12)脚输出控制高电平SV,通过RK23、DK09加到QK06的基极。因此,无论是卡拉OK处于“OFF”(关断)状态,还是话筒插头未插入话筒接口电路,QK06基极均处于高电位而饱和导通,将QK01的(29)脚输出的信号旁路到地,避免了卡拉OK前置处理电路中的噪声对后续电路的影响。当插入话筒时,+5V电压不能加到QK06的基极,若此时工作在卡拉OK“ON”(接通)状态,则音效处理电路TA1216AN输出低电平,DK09截止,QK06基极无电压处于截止状态。此时,M65839SP的(29)脚输出的信号可以送往后续电路。

www.88dzw.com

  三、音效处理理电路

  音效处理电路如下图所示。

  音效处理电路以QG01(TA1216AN)为核心构成。TA1216AN引脚功能及实测数据如下表所示。

脚号 功能 电压(V) 脚号 功能 电压(V) 1 L+R信号输入 5 16 数据线(IIC总线) 4.9 2 低通滤波1 5.3 17 时钟线(IIC总线) 4.9 3 低通滤波2 5.5 18 D/A变换输出 3.4 4 低通滤波3 5.6 19 D/A变换输出 1.6 5 D/A变换输出(W电平控制) 1.8 20 D/A变换输出 3.4 6 偏置 5.4 21 L路音频信号输出 4.4 7 地 0 22 R路音频信号输出 4.4 8 重低音信号输出 4.4 23 低通滤波(R) 4.8 9 电压控制输入l 0.2 24 电源+9V输入 9.2 10 电压控制输入2 0.2 25 高通滤波(R) 5,1 11 重低音补偿 4.4 26 音频信号输入(R) 4.6 12 输入/输出口 3.1 27 D/A变换输出 3.2 13 输入/输出口 O 28 低通滤波(L) 4.8 14 输入/输出口 0 29 高通滤波(L) 5.1 15 输入/输出口 5.1 30 音频信号输入(L) 4.6
