长虹G2966彩电音频处理电路分析

文章摘要：从M65839SP的（29）脚输出的演唱信号送至双运算放大电路QK23 （LM358N）的两个反相输入端（2）、（6）脚；从TC4052BP的（3）、（13）脚输出的伴音（伴奏）信号送到QK23 （LM358N）的两个同相输入端（3）、（5）脚。伴奏声和演唱声在QK23中混合放大后，从（1）、（7）脚分别输出L、R卡拉OK音频信号，分两路送至音效处理电路TA1216AN。第一路输入到TA1216AN的（26）、（30）脚，在TA1216AN内部进行音量、高/低音、平衡控制及环绕声处理后，分别从TA1216AN的（21）、（22）脚输出，送至音频功放Q670 （TA8256）的（2）、（4）脚。

长虹G2966彩电音频处理电路分析,标签：电视机电路,电路设计,http://www.88dzw.com

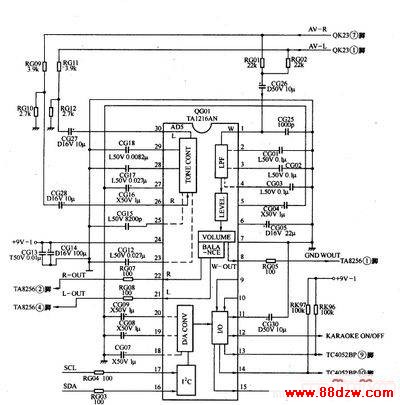

　　从M65839SP的（29）脚输出的演唱信号送至双运算放大电路QK23 （LM358N）的两个反相输入端（2）、（6）脚；从TC4052BP的（3）、（13）脚输出的伴音（伴奏）信号送到QK23 （LM358N）的两个同相输入端（3）、（5）脚。伴奏声和演唱声在QK23中混合放大后，从（1）、（7）脚分别输出L、R卡拉OK音频信号，分两路送至音效处理电路TA1216AN。第一路输入到TA1216AN的（26）、（30）脚，在TA1216AN内部进行音量、高/低音、平衡控制及环绕声处理后，分别从TA1216AN的（21）、（22）脚输出，送至音频功放Q670 （TA8256）的（2）、（4）脚。第二路R、L卡拉OK音频信号混合相加成（L+R）后，加到TA1216AN的（1）脚，经低通滤波器取出低频成分，经重低音处理和重低音音量调节后，从TA1216AN的（8）脚输出重低音信号，送至音频功放TA8256的（1）脚。

　　提示与引导TA1216AN对音频信号的处理均在IIC总线控制下进行。另外，TA1216AN还可把IIC总线控制信号译码成一些高/低电平，从（12）、（13）、（14）、（15）脚输出，去对相关电路进行控制。其中，TA1216AN的（12）脚输出的高/低电平用于卡拉　　OK“ON/OFF”控制；TA1216AN的（13）、（14）脚输出的高／低电平用于控制QK20（TC4052BP）的（9）、（10）脚；TA1216AN的（15）脚输出的电平，用于蓝背景静噪控制。电视机无信号时，（15）脚输出高电平，该电平加到Q210的基极，使其饱和导通，Q211随之饱和导通，使AV/TV切换开关集成电路TA1218N的（36）脚输出的亮度信号被电容C220旁路到地，使TA1222无亮度信号输入，可避免图像通道噪声信号对光栅蓝背景的干扰，以得到纯净的蓝背景光栅。

　　四、音频功放电路
　　
　　音频功放电路如下图所示。

　　音频功放电路以Q670 （TA8256）为核心构成，TA8256内部由三个独立的功率放大器组成，分别对R、L音频信号和重低音信号（W）进行功率放大，其引脚功能及实测数据如下表所示。

脚号 功能 电压(V) 脚号 功能 电压(V) 1 重低音信号输入 2 7 静音 2 2 R音频信号输入 2 8 L音频信号输出 13.5 3 地 0 9 电源输入 27 4 L音频信号输入 2 10 地 0 5 静音控制 3.8 11 重低音输出 13.5 6 滤波电容外接 8.7 12 R音频信号输出 13.5

　　从TA8256的（1）、（2）、（4）脚输入的重低音信号和R、L声道音频信号，经Q670内部的功率放大器放大后，分别从（11）、（12）、（8）脚输出。（11）脚输出的重低音信号直接送至重低音扬声器。（8）脚输出的L声道音频信号分成两路：一路直接送至主伴音扬声器；另一路送往飞扬扬声器控制开关电路SR60 （ATQ203）的（3）、（4）脚。（12）脚输出的R声道信号也分成两路：一路直接送至主伴音扬声器；另一路送往飞扬扬声器控制开关电路SR60的（7）、（8）脚。ATQ203的作用是控制输往飞扬扬声器W663、W664的音频信号通路的通断。飞扬扬声器控制开关电路的工作状态由CPU的（6）脚进行控制，当工作在飞扬扬声器接通状态时，CPU的（6）脚输出高电平，Q674导通，ATQ203内部的音频信号通道电路接通。ATQ203引脚功能及实测数据如下表所示。
