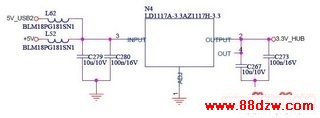

海信LED42XT39G3D液晶彩电主板原理分析,标签:电视机电路,电路设计,http://www.88dzw.com8、电源部分---USBHUB供电
9、电源部分---DDR3供电

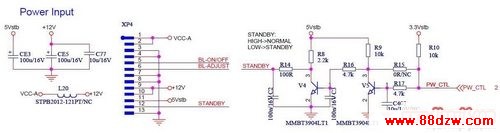

10、控制部分---待机控制电路:STANDBY
待机控制采用两级反向的方式,上电时MST6i78的控制管脚PW_CTL默认为高阻状态,这样V5的控制端B为高电平,两级反向后standby为高,电源启动,输出+12V,系统启动。系统启动后根据EEPROM中读取到的待机状态再来控制PM_CTL,从而控制整机是出于开机状态还是待机状态。

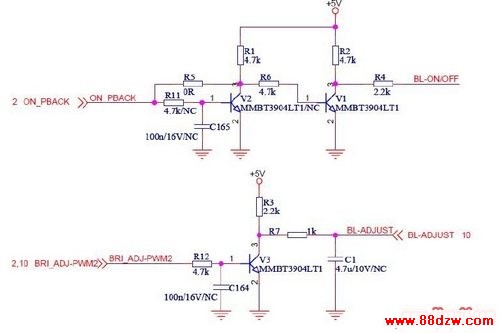

www.88dzw.com11、控制部分---背光ON/OFF和调光电路:
采用了通用的背光控制(BL-ON/OFF)电路和调光电路(BL-ADJUST)。调光方式由液晶屏决定,直流调光时C1位4.7uF;交流/PWM调光:C1为NC。直流调光的系统如果C1没有焊接,会造成BL-ADJUST电压不稳,造成屏闪故障。直流调光电压过高或者过低、调光频率和脉宽设置不合适也会造成屏闪动、黑屏等故障。

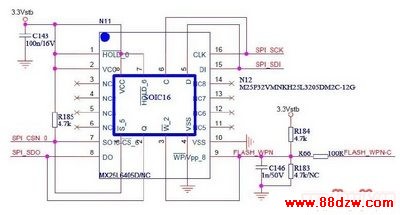

12、存储部分---MbootFLASHmbootflash
采用32M的SPIflash,里面存放系统的引导程序及部分系统、用户数据。系统上电后首先通过mboot引导启动,mboot完成启动后再启动系统主程序(存放在NANDflash中)

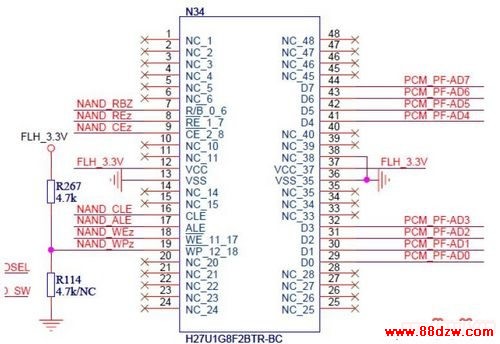

13、存储部分---NANDFLASH
系统的主程序存放在NANDFLASH中,MST6i78机芯采用了1Gbit的NANDFLASH。不管是MBOOTflash还是NANDFLASH,任何一个有故障,都会导致整机无法启动。
14、存储部分---EEPROM
系统的EEPROM采用24C64/N10,主要存放工厂数据和用户数据;N13为HDMI的HDCPEERPROM,采用了24C04。HDMI的EDID内置到了主程序中,即NANDFLASH中。

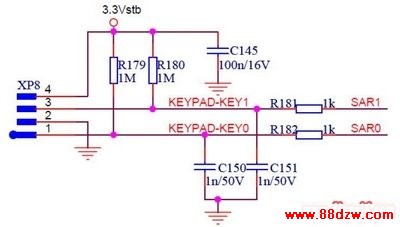

15、按键电路---触摸按键
触摸按键:XP8为4PIN;R179、R180为1M;
