海信LED42XT39G3D液晶彩电主板原理分析
[09-13 23:37:30] 来源:http://www.88dzw.com 电视机电路 阅读:8346次
文章摘要:25、接口部分---耳机输出电路耳机输出直接从MST6i78管脚输出,经过LRC(L45、R597、C455)实现滤波作用,不经过任何放大,直接输出。耳机检测电路PMD_MT 直接连接在静音电路上,实现耳机插入后的静音硬件控制26、开关机静音电路通用的开关机静音电路,注意AV音频输出的静音控制也是通过此电路实现,即MUTE_602。27、数字供放电路系统采用了新型的I2S数字供放,N14/TSA5707。28、数字供放电路—重低音电路29、tuner部分---5V-IF12V经过10R/2W的电阻分压后给N24,通过线形稳压器N24产生5V-IF电源,作为tuner的供电。30、t

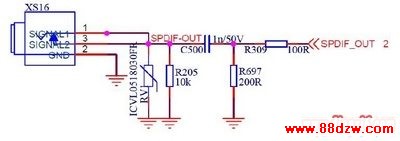

海信LED42XT39G3D液晶彩电主板原理分析,标签:电视机电路,电路设计,http://www.88dzw.com 25、接口部分---耳机输出电路

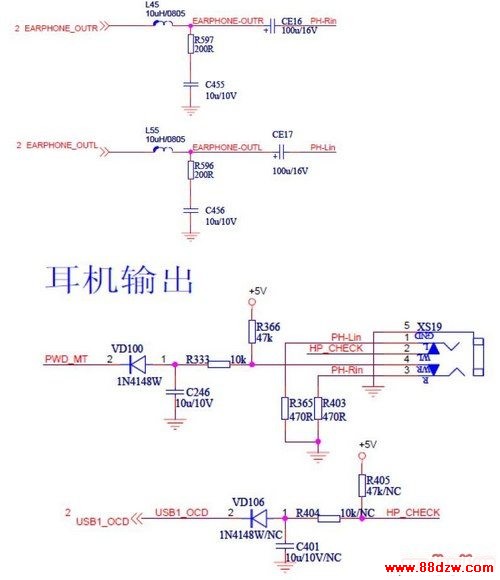

耳机输出直接从MST6i78管脚输出,经过LRC(L45、R597、C455)实现滤波作用,不经过任何放大,直接输出。耳机检测电路PMD_MT 直接连接在静音电路上,实现耳机插入后的静音硬件控制
26、开关机静音电路

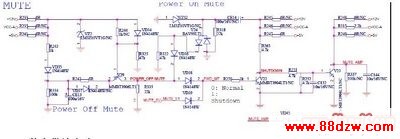

通用的开关机静音电路,注意AV音频输出的静音控制也是通过此电路实现,即MUTE_602。
27、数字供放电路

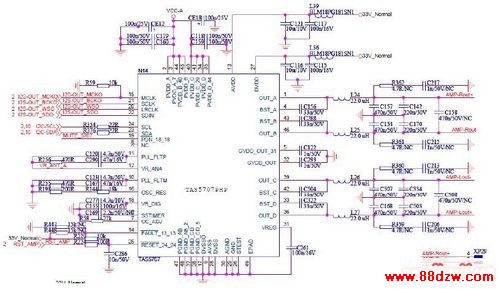

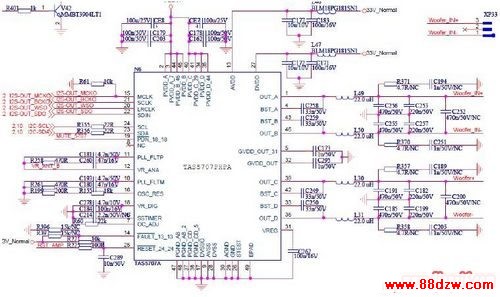

系统采用了新型的I2S数字供放,N14/TSA5707。
28、数字供放电路—重低音电路
29、tuner部分---5V-IF

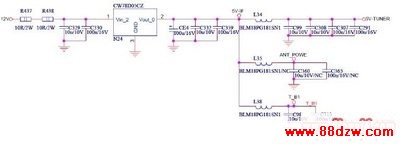

12V经过10R/2W的电阻分压后给N24,通过线形稳压器N24产生5V-IF电源,作为tuner的供电。

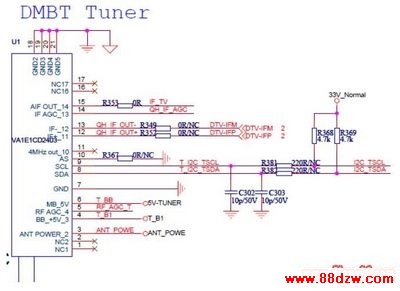

30、tuner 部分---tuner采用数字tuner
www.88dzw.com 31、tuner部分---tuner预中放电路

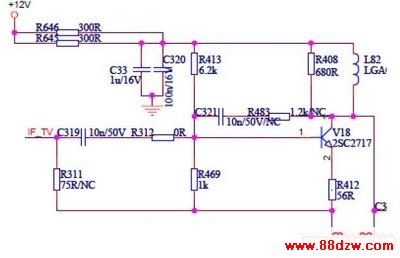

由于高频头的放大倍数不够,为了弥补声表对信号的衰减,所以高频头的中频输出需要增加一级预中放电路。这是典型的三极管共射放大电路。
这部分电路中V18容易出现参数漂移造成TV下图像不正常,伴音影响图像,信号拖尾等问题。可以更换V18或者更改R412进行实验
32、tuner部分---声表电路

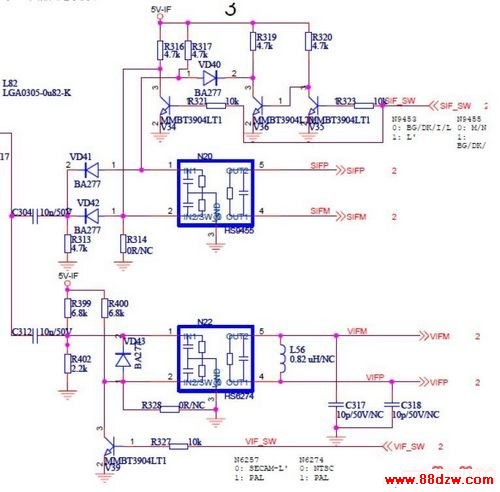

声表出现问题会造成相应的图像或声音不正常,直接更换声表即可。声表需要使用本机使用的型号,不能随意更换。
