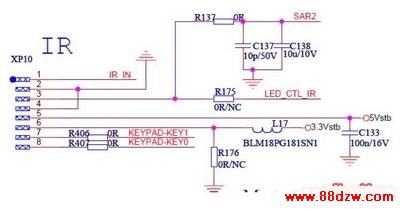

　　16、遥控电路---支持灯效控制、光感

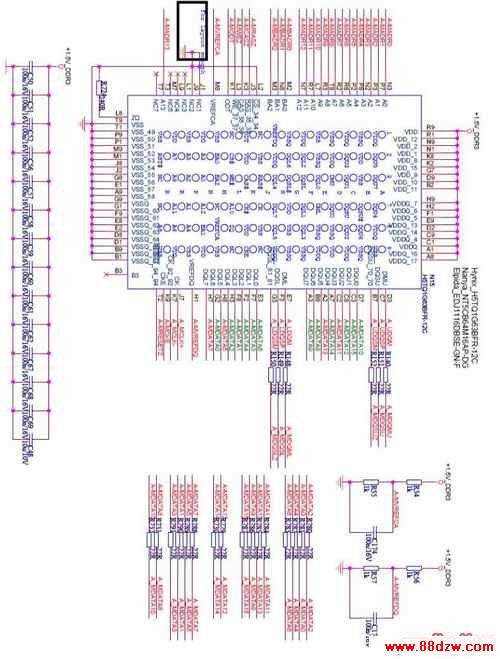

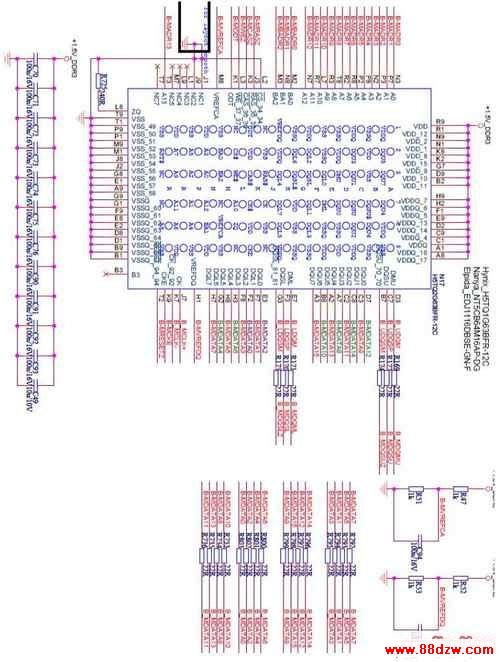

　　17、DDR电路---DDR3_H5TQ1G63BFR-12C
　　
　　MST6i78采用2片1Gbit的DDR3，N15、N17。如果DDR有故障，回引起整机无法启动。可以通过逐管脚的测量引脚阻抗来判断是否有焊接等故障。



　　18、接口部分---HDMI接口
　　

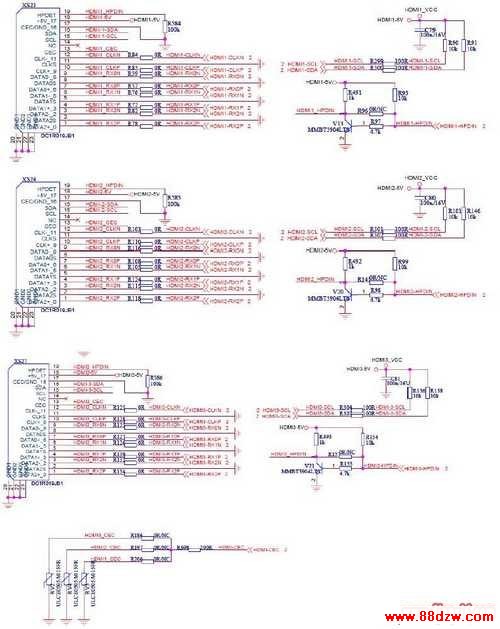

　　本机采用3路HDMI输入，EDID采用程序内置的方式。同时MST6i78的ESD能力很强，所以HDMI接口附近的ESD器件也不需要贴装。

　　19、接口部分---网络接口
　　

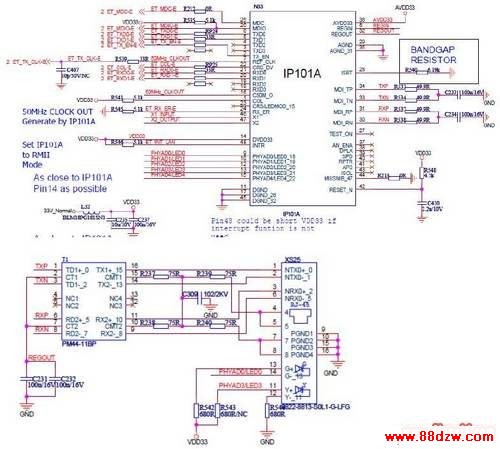

　　6i78集成了MAC，但PHY需要外置。系统采用了IP101A做为系统的PHY接口芯片，供电为3.3V，外部晶体G4为25M。

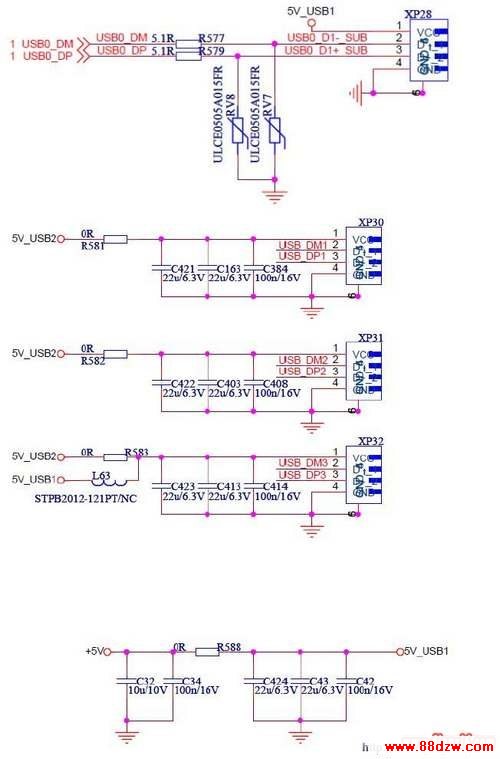

　　20、接口部分---USB接口
　　
　　本机型采用四路USB输入。



www.88dzw.com

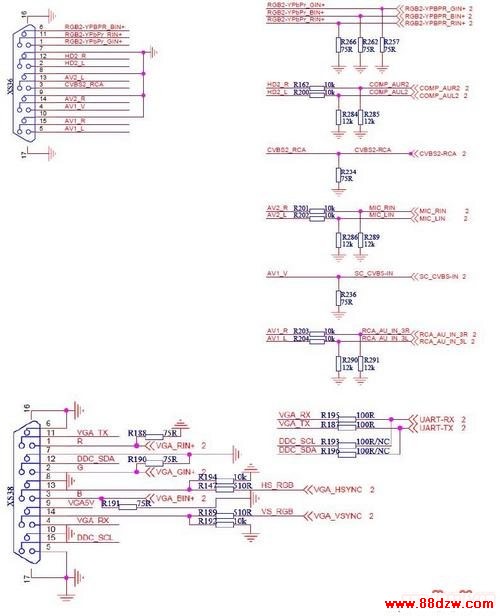

　　21、接口部分---VGA 接口

　　22、接口部分---AV输出接口

　　23、接口部分---AV输出接口—音频输出
　　

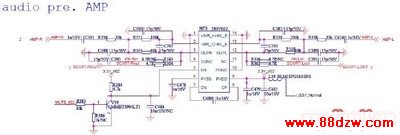

　　音频输出没有采用常规的射随电路，采用带静音控制的集成电路DRV602，可以实现AV输出的开关机静音。主要是为配soundbar使用。

　　24、接口部分---同轴输出电路
