海信LED42XT39G3D液晶彩电主板原理分析
[09-13 23:37:30] 来源:http://www.88dzw.com 电视机电路 阅读:8346次
文章摘要:33、国标地面波部分---电源国标地面波采用凌汛公司的8G8534、国标地面波部分---8G85部分35、国标地面波部分---RF_AGC控制DTV通道下:RF_AGC需要切断,RF_AGC_SEL=0;ATV通道下:RF_AGC需要开启,RF_AGC_SEL=1;DEMO_SEL:控制给8G85的内核供电DC-DC,逻辑控制通上。36、国标地面波部分---IF_AGC控制DTV下需要关闭RF_AGC,但需要打开IF_AGC,此部分电路来控制采用内置DEMO.还是外置DEMO.本机采用了外部的DEMO.,R607为0R,R606为NC;37、CAM大卡插口38、USBHUB本USB集线器包括一

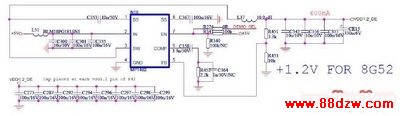

海信LED42XT39G3D液晶彩电主板原理分析,标签:电视机电路,电路设计,http://www.88dzw.com33、国标地面波部分---电源国标地面波采用凌汛公司的8G85

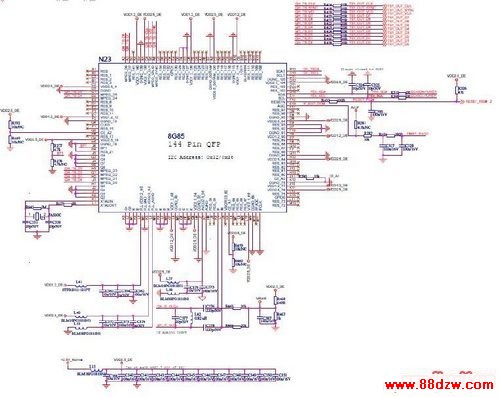

34、国标地面波部分---8G85部分

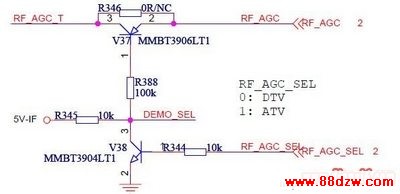

35、国标地面波部分---RF_AGC控制
DTV通道下:RF_AGC需要切断,RF_AGC_SEL=0;ATV通道下:RF_AGC需要开启,RF_AGC_SEL=1;DEMO_SEL:控制给8G85的内核供电DC-DC,逻辑控制通上。

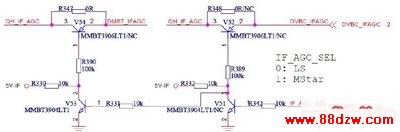

36、国标地面波部分---IF_AGC控制
DTV下需要关闭RF_AGC,但需要打开IF_AGC,此部分电路来控制采用内置DEMO.还是外置DEMO.
本机采用了外部的DEMO.,R607为0R,R606为NC;

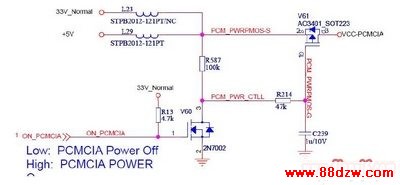

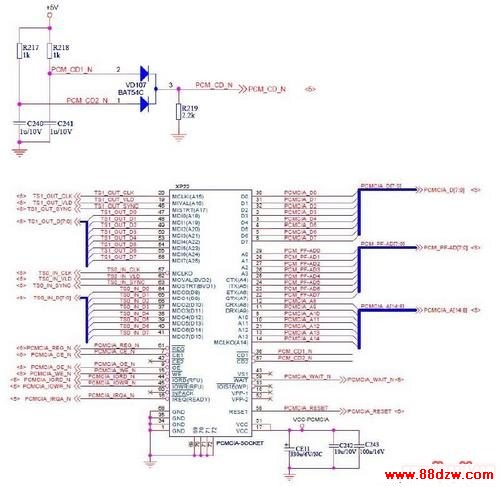

37、CAM大卡插口

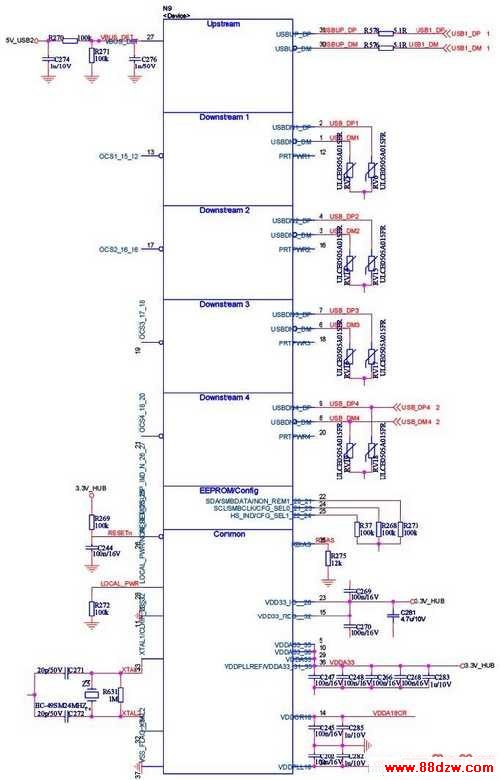

38、USBHUB
本USB集线器包括一个上行接口和四个下行接口
