由智能化远程热风扇控制器ADT7460构成的远程测温电路
[10-10 20:38:44] 来源:http://www.88dzw.com 传感器 阅读:8659次
文章摘要: ADT7460配两只由晶体管构成的远程温度传感器,利用晶体管发射结电压(UBE)与温度成正比的特性来测量远程温度。测量远程温度的电路如图所示。图中所示的CPU本身就带测温晶体管,它等效于一只2N3906型PNP晶体管。若使用分立式晶体管,集电极就不能接地,而应与基极短接,作为二极管使用。使用NPN管时,将基极接D 端,发射极接D-端。选用PNP管时发射极接D 端,基极接D-端。下图分别示出了2N3904型NPN管、2N3906型PNP管的接线方式。
由智能化远程热风扇控制器ADT7460构成的远程测温电路,标签:传感器原理,电路设计,http://www.88dzw.com

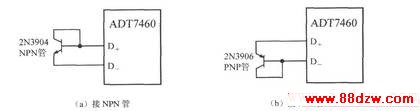

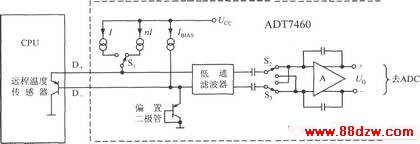

ADT7460配两只由晶体管构成的远程温度传感器,利用晶体管发射结电压(UBE)与温度成正比的特性来测量远程温度。测量远程温度的电路如图所示。图中所示的CPU本身就带测温晶体管,它等效于一只2N3906型PNP晶体管。若使用分立式晶体管,集电极就不能接地,而应与基极短接,作为二极管使用。使用NPN管时,将基极接D 端,发射极接D-端。选用PNP管时发射极接D 端,基极接D-端。下图分别示出了2N3904型NPN管、2N3906型PNP管的接线方式。
Tag:传感器,传感器原理,电路设计,家电维修 - 单元电路介绍 - 传感器
