电子镇流器的主要电路型式,标签:学习园地,http://www.88dzw.com1a
对这种电路,由于某种原因(如灯漏气)灯负载不能正常启动,或由于启动缓慢以致不能启动,电路将会出现一个很大的电应力,将开关管VT1或VT2损坏(或电路其他元件损坏)。
(3) 全桥式串联谐振功率变换电路

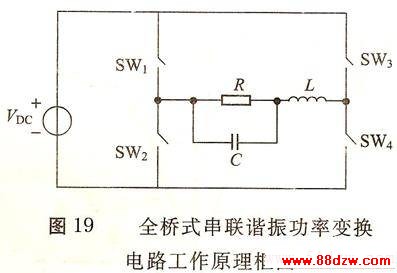

由于全桥式功率变换电路在开关管电流相同的情况下,输出功率要比半桥式变换电路的功率要大,较适合于高强度气体放电灯的应用场合,电路工作原理框图如图19所示。

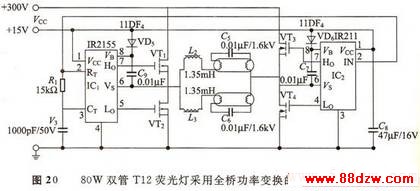

桥功率变换电路中需要4只功率晶体管,对灯工作电压较高和功率较大的一些电子镇流器电路,采用全桥功率变换电路比较合适。图20是一种80W双管T12荧光灯采用全桥功率变换电子镇流器的电路原理图。
(4) 常用高频交流电子镇流器电路与改进
① 单级半桥谐振式高频交流电子镇流器。由于半桥谐振式逆变电路具有自平衡能力强、工作可靠,对开关管耐压要求较低等一系列优点,所以采用半桥谐振式逆变电路为灯负载供电的功率变换电路得到广泛应用。它主要由:交流市电供电整流、滤波电路;启动电路;串联谐振高频逆变电路;保护电路;灯负载等几部分电路组成。典型单级半桥谐振式高频交流电子镇流器电路原理如图21所示。
