电子镇流器的主要电路型式
[10-10 20:42:03] 来源:http://www.88dzw.com 电路学习 阅读:8891次
文章摘要:灯丝FL2C2灯丝FL2C4地。当VT1饱和导通后,导致振荡正反馈变压器T1又进入磁饱和状态,同样由于T1的正反馈又重新使VT2饱和,VT1截止,如此周而复始,VT1和VT2交替饱和、截止,使电路进入振荡工作状态,通过L1和C2组成的谐振电路发生串联谐振,在谐振电容C2的两端产生一个高电压脉冲加到灯管两端,使灯管启动进入工作状态。由于电路工作于高频振荡工作状态,所以镇流电感L1的值可以取得很小,例如对40W的荧光灯如果采用电感镇流则需要大约800mH的电感量的镇流电感,体积和质量都较大,而对高频振荡的电子镇流电路,同样对40W的荧光灯电子镇流器中的镇流电感L1的电感量仅需2mH,所以体积和质量
电子镇流器的主要电路型式,标签:学习园地,http://www.88dzw.com灯丝FL
由于电路工作于高频振荡工作状态,所以镇流电感L1的值可以取得很小,例如对40W的荧光灯如果采用电感镇流则需要大约800mH的电感量的镇流电感,体积和质量都较大,而对高频振荡的电子镇流电路,同样对40W的荧光灯电子镇流器中的镇流电感L1的电感量仅需2mH,所以体积和质量都要小很多。

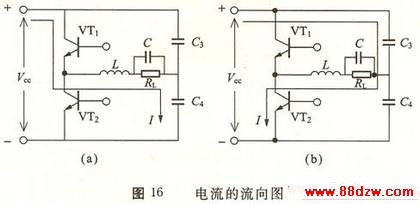

图16(a)和(b)分别表示VT1导通、VT2截止和VT1截止、VT2导通时的灯电流流向图,RL表示荧光灯工作时的等效电阻。由图16可知,在VT1导通、VT2截止和VT1截止、VT2导通两种天关工作状态下,通过灯负载的电流方向是相反的,开关管VT1和VT2轮流导通、截止,使通过荧光灯管的电流为高频交流电。
在LC电路谐振时的谐振频率可利用下式计算:
(1)
式中,L为镇流电感的电感值,单位为享[利](H);C为电容C2的值,单位为法[拉](F);f
