电子镇流器的主要电路型式
[10-10 20:42:03] 来源:http://www.88dzw.com 电路学习 阅读:8891次
文章摘要: 1、 常用的镇流方法 (1) 电阻镇流电阻镇流器工作原理如图1所示。电阻镇流的工作效率低,要确保电阻镇流电路正常工作,应使电源供电电压不低于2倍的灯工作电压。实用中应用不多。 (2) 电容镇流电容镇流只有在很高的供电频率下才能很好地工作,如果交流供电频率太低,则会在交流供电的每半个供电周期内产生很大的峰值电流,具有镇流工作效率高的优点。电容镇流器工作原理如图2所示。 (3) 电感镇流电感镇流是一种得到广泛应用的镇流方法,但它的损耗比电容镇流要大,但是灯电流在50Hz交流供电频率下的失真较电容镇流要小得多,使用时需配用启动器。电感镇流器工作
电子镇流器的主要电路型式,标签:学习园地,http://www.88dzw.com1、 常用的镇流方法
(1) 电阻镇流

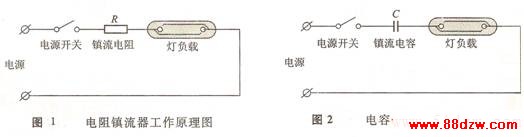

电阻镇流器工作原理如图1所示。电阻镇流的工作效率低,要确保电阻镇流电路正常工作,应使电源供电电压不低于2倍的灯工作电压。实用中应用不多。
(2) 电容镇流
电容镇流只有在很高的供电频率下才能很好地工作,如果交流供电频率太低,则会在交流供电的每半个供电周期内产生很大的峰值电流,具有镇流工作效率高的优点。电容镇流器工作原理如图2所示。
(3) 电感镇流
电感镇流是一种得到广泛应用的镇流方法,但它的损耗比电容镇流要大,但是灯电流在50Hz交流供电频率下的失真较电容镇流要小得多,使用时需配用启动器。电感镇流器工作原理如图3所示。
电感镇流几乎可以应用于所有的气体放电灯应用场合。电感镇流具有以下特点:
① 相对电阻镇流损耗低。
② 电路简单。
但是也有以下的缺点:
① 由于电路中有一个电感,所以灯电压、灯电流之间有一个相位差,从而造成电路的功率因数较低(一般在0.5左右)。
② 灯的启动点火电流较大,一般是灯额定工作电流的1.5倍。
③ 灯工作电流对电源供电电压的变化较敏感,故镇流效果不太稳定。
④ 电感镇流器的体积和质量较大。
