·公共交通工具，例如汽车、轮船和飞机等应用场合。

·小型家电，例如手电筒等。

·一般直流供电电压为12V、24V、72V和110V或更高等应用场合。

②     交流供电的电子镇流器。交流供电的电子镇流器直接采用交流市电供电，和直流供电的电子镇流器相比多了一个交流市电输入整流电路，并且电子镇流器的DC/AC变换电路的直流供电电压为300V左右，而电子镇流器的直流供电电压根据需要选择的范围较宽。

（2）       根据电子镇流器的应用分类：

根据电子镇流器的应用，可以分为以下几类：

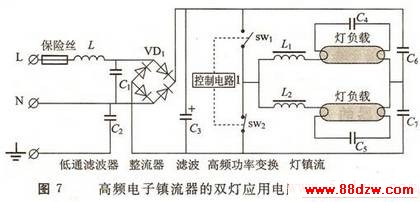

①     单灯、双灯或4灯应用的电子镇流器。电子镇流器的双灯应用电路工作原理框如图7所示。

②     独立式电子镇流器或和灯结合为一体的电子镇流器（CFL）。

③     预热启动或冷启动工作方式的电子镇流器。

④     具有有源功率因数校正（补偿）功能的双级/单级变换电子镇流器。

⑤     采用无源功率因数校正（补偿）的电子镇流器。

⑥     电子镇流器按其是否可以调光又可分为可调光电子镇流器和非可调光电子镇流器两大类。

一些常见的电子镇流器和控制器产品如图8~图13所示。
