由以上的讨论可知，在灯电路发生谐振时，在谐振电感或谐振电容上的电压要比电源电压V_in高Q倍，利用在谐振电容C₂上的这个谐振电压足以使灯负载完成点火工作。一旦灯完成点火工作后，灯负载的等效电阻急剧变小，致使谐振电容上的电压下降（Q值下降），转而进入灯负载的正常工作状态。

LC谐振电路的谐振阻抗特性如图17所示，由图17可以看出，在谐振频率f₀处，L/R值越大，则谐振电路的Q值越高，灯电路的电流也就越大，反之，L/R值越小，则灯电路的电流越小。在荧光灯电子镇流器的设计中，应适当选取L和C的数值，使电路的Q值在3左右。

（2）       变异的电压型半桥变换电子镇流器电路

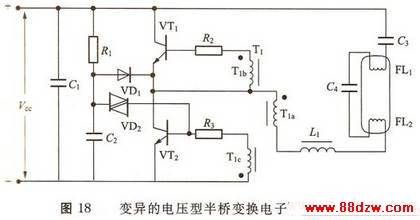

图18表示一种变异的电压型半桥结构的电子镇流器功率级输出电路，和图15所示的典型电压型半桥功率输出电路相比较，这种变异的电压型半桥结构比典型的电压型半桥结构少了一个电容，由于灯负载的启动电容C₄通过灯丝FL₁和电容C₃串联在一起，所以LC谐振回路的谐振频率由下式决定：

               （5）

当电路接上供电电源后，由R₁、C₂和双向触发二极管VD₂组成的启动电路为VT₂的基极提供一个触发电流，使VT₂首先导通，在VT₂导通期间，电流的流动方向为+VDCC₃灯丝FL₁
