　　TOP212是美国Power公司生产的PWM脉宽调制单片开关电源集成电路，广泛应用于DVD、VCD等影碟机，计算机及显示器，空调控制系统以及其他各种家用电器的开关电源电路中。

1.封装形式

　　TOP212Y/P/G集成电路有三种封装形式，以后缀字母不同加以区别。

　　(1)TOP212Y。采用TO-220封装且自带小散热片，小散热片在芯片内部与源极S(②脚)连通，属典型的单列三端脚器件，其外形与78XX系列三端固定稳压集成电路相同。

　　(2)TOP212P。采用DIP-8封装，属双列8脚封装(直插式)，其①-③、⑥-⑧脚均与源极S相连。

　　(3)TOP2l2G。采用SMD-8封装，也届双列8脚封装，但是一种表面贴片安装式集成电路，不需打孔焊接，它的①-③、⑥-⑧脚也均与源极S相连。
　　上述三种封装形式的IC对应引脚关系为，
　　TOP2l2Y:引脚号          ①          ③         ②
　　TOP2l2P:引脚号 ①       ②          ③         ④         ⑤       ⑥       ⑦     ⑧
　　TOP2l2G:引脚号 ①       ②          ③         ④         ⑤       ⑥       ⑦     ⑧

　　注意到它们之间引脚对应关系后，这三者之间可以互换使用，但应注意散热问题。

2.引脚功能及数据

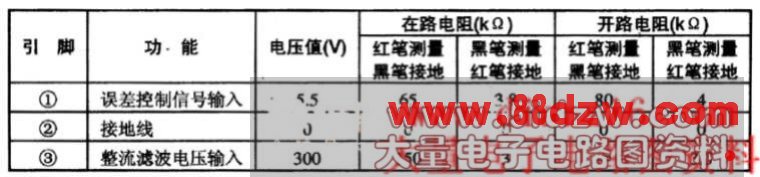

　　TOP212Y/P/G其集成电路的引脚功能及数据见表1-1所列。

　　表1-1　TOP2l2YA1集成块的引脚功能及数据
