transmitter模块由发送定时子模块tx_timer、发送数据子模块tx_data、标志发生器子模块7e_generator、发送CRC计算子模块tx_crc、数据插零子模块zero_insert等组成，见图3。
HDLC的数据发送时钟tx_clk由外部电路提供（在必要时也可把这些外部电路综合进同一片FPGA），工作时钟op_clk的频率比数据发送时钟高出几倍并锁相于数据发送时钟，能以高于比特发送的速度执行对数据的操作。

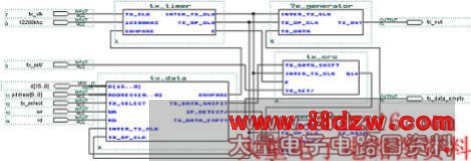

图3

待发送数据是由外部CPU通过interface模块写入指定地址的缓冲存储器的。在HDLC中，可以选用的缓冲存储器类型有FIFO（先进先出）存储器、DPRAM（双端口RAM）存储器、移位寄存器等。在本设计中，发送数据的存储使用的是数据锁存移位寄存器。使用这种寄存器的优点是：写入的待发送数据经锁存后，可在任何时候（包括正在发送时）对数据的任何部分读出检查，并且数据可直接串行移位做CRC计算，简化FPGA设计。这种寄存器由数据锁存器和串行移位寄存器两部分组成，占用芯片资源较多，但对于有大量片上存储器可用的FPGA 芯片来说，这点是不成问题的。
"7E"标志加在发送数据段的前后，其时序由tx_timer确定。在发送启动时，先发"7E"再发数据。
发送CRC计算子模块tx_crc由16个带赋能端e的D触发器组成，其电路图见图4，可用来按照x16 + x12 + x5 + 1的生成多项式进行16位CRC计算。该电路的原理可参看数据通信教科书，此处不再赘述，仅说明几点：
a. 如果要改变CRC的位数，只要改变D触发器的数量。
b. 如果要改变CRC生成多项式，仅需将多项式中非零系数项对应的D触发器的输出与d1信号"异或"后送至下一个D触发器的输入。
c. 通过给D触发器的PRN端或CLRN端置"0"，就可改变CRC计算的初始值。
这个例子可说明用FPGA设计的CRC电路具有极大的灵活性。

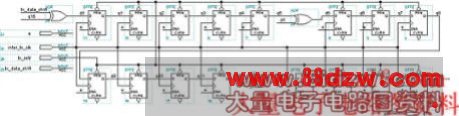

图4

发送的数据经CRC计算并将计算结果附在数据后面，再经"插零"后附上"7E"标志就可输出。"插零"操作由子模块zero_insert完成。子模块tx_data监视着每一个串行移出的数据，当发现数据流中出现五?quot;1"时，就输出控制信号1f_detect/ 暂停数据移位，此时子模块zero_insert向数据流插入一个"0"比特。
子模块tx_data中存储着待发送数据的比特长度值，并随时和已发送数据的比特长度值比较。当出现两者相等的情况时，判定为数据发送完毕，子模块tx_crc停止CRC计算并把计算结果输出。再经过16个数据时钟后，子模块7e_generator发出"7E"作为结束标志，同时向接口模块interface发出tx_data_empty信号表示数据发送结束。

3.3 HDLC数据接收模块receiver

receiver模块的主要功能是：产生与本路HDLC接收数据时钟同步的FPGA工作时钟；在接收的数据流中检测有无"7E"标志；当检测到数据流中有"1F"信号时，对数据进行"删零"操作；对经"删零"后的数据进行CRC校验；把接收到的数据进行串/并转换并存入双端口RAM；当接收到结束标志后，检查CRC校验值是否正确，向interface模块发出rx_data_ready信号。
receiver模块由接收定时子模块rx_timer、接收数据子模块rx_data、标志检测子模块7e_detector、数据删零子模块zero_delete、接收CRC校验子模块 rx_crc等组成，见图5。
对比receiver模块和transmitter模块，虽然两者一些子模块的功能是相逆的，但其原理是类似的，因此不再重复说明。
在receiver模块中采用了双端口RAM来作为HDLC接收数据缓存器，因此FPGA内部向双端口RAM写入数据和FPGA外部向双端口RAM读出数据可以分别通过两个端口独立的数据地址总线同时进行。
