双极发射极跟随器:具有双通道反馈的RISO

[11-20 17:32:05]   来源:http://www.88dzw.com  模拟电子技术   阅读:8613

文章摘要:首先,我们要分析如图10所示的FB#1。请注意,由于我们只分析FB#1,所以CF可视为处于开路状态。接下来,我们将分析FB#2。然后,通过采用叠加的方法,将两条反馈通道合并在一起,求取最终的1/β。分析结果如图上所示,有关的公式推导和具体细节,请参阅下一张图(图11)。我们发现,当fzx=183.57Hz时,FB#1 1/β曲线的增益为零。低频1/β值为1。如欲获得该增益,那么低频1/β值应大于1。 图10:FB#1分析:发射极跟随器。图11:FB#1 1/β公式的推导:发射极跟随器。FB#1β的公式推导如图11左侧所示。由于1/β是β的倒数,所以FB#2 1 1/β的计算结果可以轻而易举的被

双极发射极跟随器:具有双通道反馈的RISO,标签:模拟电子技术基础,模拟电子电路,http://www.88dzw.com

首先,我们要分析如图10所示的FB#1。请注意,由于我们只分析FB#1,所以CF可视为处于开路状态。接下来,我们将分析FB#2。然后,通过采用叠加的方法,将两条反馈通道合并在一起,求取最终的1/β。分析结果如图上所示,有关的公式推导和具体细节,请参阅下一张图(图11)。我们发现,当fzx=183.57Hz时,FB#1 1/β曲线的增益为零。低频1/β值为1。如欲获得该增益,那么低频1/β值应大于1。

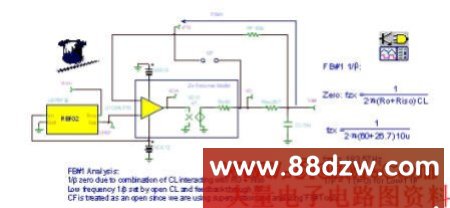

图10:FB#1分析:发射极跟随器。

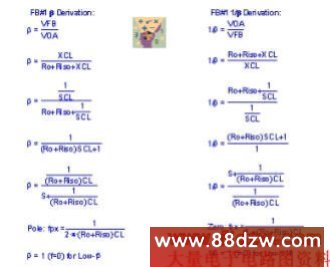

图11:FB#1 1/β公式的推导:发射极跟随器。
图11:FB#1 1/β公式的推导:发射极跟随器。

FB#1β的公式推导如图11左侧所示。由于1/β是β的倒数,所以FB#2 1 1/β的计算结果可以轻而易举的被推导出来,具体推导过程,请参阅图11右侧。从图中我们还发现,在β推导过程中的pole,fpx变成了1/β推导过程中的zero,fzx。 我们将采用如图12所示的电路来开展AC分析:通过Tina SPICE,求取FB#1的1/β,OPA177的Aol以及只采用FB#1电路的环路增益。正因为如此,所以我们将CF从图中除去。

FB#1 1/β的结果标示在图13中的OPA177 Aol曲线上。在环路增益为零的fcl处,我们发现,接近速率为40dB/decade:[(Aol曲线上的-20dB/decade)-(FB#1 1/β曲线上的+20dB/decade)=-40dB/decade接近速率)]。

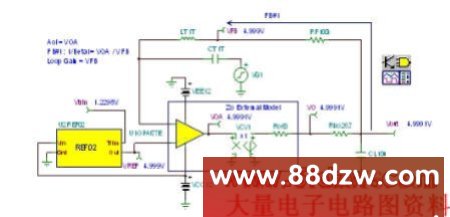

图12:FB#1AC电路分析:发射极跟随器。

接近速率的经验数据表明了存在的不稳定性。我们对FB#1的分析是基于zero、fzx=183.57Hz,低频1/β=1的情况。从图13中可以看出,我们的一阶分析准确地推算出了FB#1 1/β的数值。

图13:FB#1 1/β曲线图:发射极跟随器。

从图14中我们发现,只配置FB#1的电路环路增益分析显示,在环路增益为零的fcl处,相位裕度接近零。这样,就明确证实了电路的不稳定性。通过检测图13中Aol曲线上的FB#1 1/β曲线,可推算出环路增益曲线上的极点和零点。

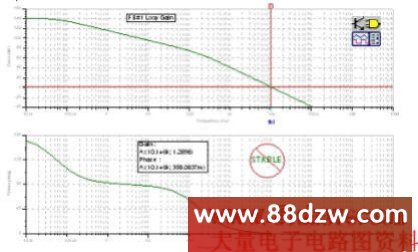

图14:FB#1环路增益分析:发射极跟随器。
图14:FB#1环路增益分析:发射极跟随器。

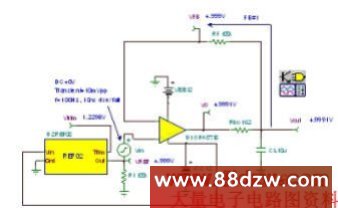

图15:FB#1瞬态稳定性测试电路:发射极跟随器。
图15:FB#1瞬态稳定性测试电路:发射极跟随器。
