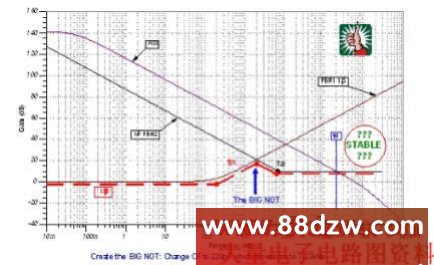

图32：以图表的形式创建BIG NOT。

让我们回到图17OPA177 Aol曲线上的FB#1和FB#2标绘点，只要改变如图32所示的fza的位置，就可轻而易举的创建BIG NOT。在fcl处，按照以往接近速率的情况，显示这种电路的运行是稳定的——但是，果真如此么？

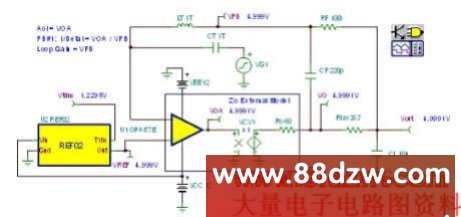

在图33中，我们改变了同时用于分析FB#1和FB#2的Tina SPICE电路，以创建如图32所示的BIG NOT。将CF由82nF调整为220pF，以便于将fza移到所需的BIG NOT创建位置。

图33：环路增益分析电路：BIG NOT。

图34：1/β曲线：BIG NOT。

BIG NOT的1/β曲线与OPA177 Aol曲线一起在图34中标绘出来。在fcl处，出现了20dB/decade的接近速率。但是，请注意在BIG NOT1/β曲线中，斜率有一个急剧的变化--从+20dB/decade变为-20dB/decade。然而，这种1/β曲线的急剧变化并非是一件好事，为此，我们应质疑这种电路的稳定性。

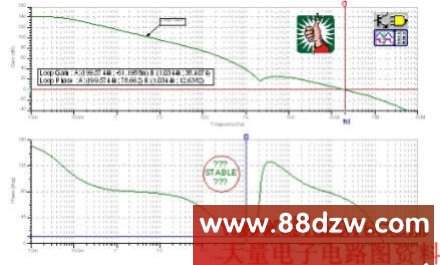

图35中BIG NOT电路的环路增益曲线表明相移几乎达到了180度(当频率为1.034kHz时，大于167度)，这意味着当频率为1.034kHz时，我们仅与180度的相移相距约13度。同时，请注意观察在这同一区域，环路增益是如何向下朝着零点环路增益急剧形成尖峰的。同样，在fcl处，有着充足的相位裕度。但是，我们还是会问，这种电路运行稳定么？

图35：环路增益分析：BIG NOT。

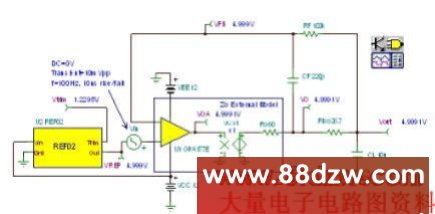

于是，假设我们在稳定性分析技巧方面毫无经验(事实上并非如此)，接着构建这款BIG NOT电路。我们期望了解实际应用中的瞬态稳定性会是如何开展的。通过图36中的Tina SPICE电路，我们可以看到，如果我们将该BIG NOT电路投入量产，再将其投入实际的应用中，会产生什么结果呢？

千万不要告诉您的上司，我们将该电路投入了量产，否则情况会更糟糕。客户收到您发送的、内置这种电路的设备后，发现有时向电路供电或当其他负载突然馈入该参考缓冲电路时，会出现奇怪和间歇性的问题。这是更新我们的历史参数的适当时候吗？尽管该电路不是振荡器，但是，如图37所示来自瞬态稳定性测试中过度的振铃和很长的建立时间意味着电路处于稳定的边缘上。根据BIG NOT出现的位置，振动器振铃的持续时间和振幅更容易变得比本例所述的情况还糟。从电路板和系统层面来考虑，我们将这种电路定义为“不稳定”，尤其是当我们的分析工作未涵盖实际应用中的寄生效应时，情况更是如此(这些寄生效应出现在PCB布局、组件容差、运算放大器参数容差以及组件和运算放大器参数的温度变化等方面)。令人感到欣慰的是，我们只将该电路投入“虚拟”的量产，而相应的将我们的具有双通道反馈的RISO应用到即将投入实际使用的电路。

图36：瞬态稳定性测试电路：BIG NOT。
