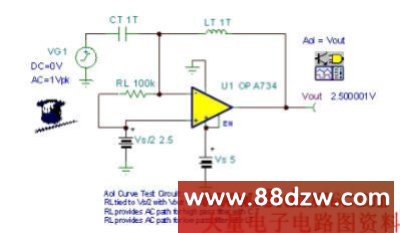

图41：Aol测试示意图：CMOS RRO。

从Tina SPICE仿真测量得出的OPA734 Aol曲线如图42所示。测得的单位增益带宽为1.77MHz。

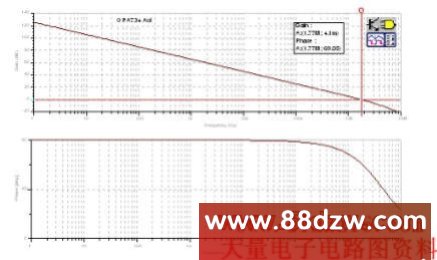

图42：Aol测试结果：CMOS RRO。

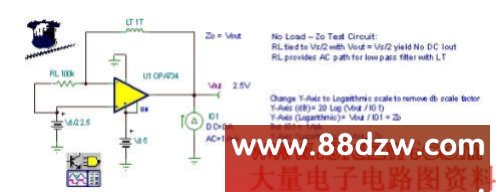

图43：由Zo、CCO、RCO、CL改变Aol效应的TINA电路。

现在，我们必须测量如图43所示的Zo(小信号AC开环输出阻抗)。该Tina SPICE测试电路将测试空载OPA734的Zo。请注意，由于我们测试的是单电源电路，因此将输出信号调整至Vs/2(2.5V)，以确保运算放大器输出电流的正弦波位于工作的线性区域。RL以及LT为低通滤波器函数提供了一条AC通道。这样，在反馈电路中，就可使DC处于短路状态而AC处于开路状态。由于RL限定在Vout(2.5V)和Vs/2(2.5V)之间，所以DC工作点在输出端显示为2.5V或Vs/2伏，这也就是说，OPA734没有电流流入或流出。此时，通过运用1Apk AC电流发生器(我们能够扫视10mHz至1MHz的AC频率范围)，Zo的测量工作能够轻松完成。最后，得出测量结果Zo=Vout(如果将测量结果的单位从dB转换为线性或对数，Vout也就是以欧姆为单位的Zo)。

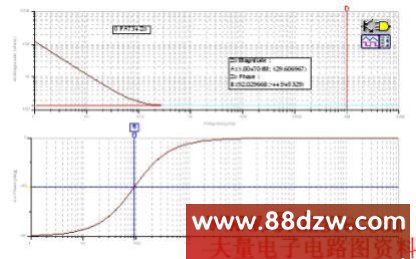

图44：Zo、开环输出阻抗：CMOS RRO。

从图44中，我们可以看出，OPA734 Zo是CMOS RRO运算放大器输出级所独有的特征。而且，这种输出级的Ro在高频时，处于支配地位。同时，Co所呈现出的电容效应在频率低于92Hz时，处于支配地位。

根据前面图表的仿真测试结果，我们在图45中构建了OPA734的Zo模型。RO直接测得为129欧姆，fz直接测得为92Hz。根据测得的fz和RO数值，我们可以轻松地计算出CO的数值(为13.4uF)。最终完成了如图所示的Zo模型。

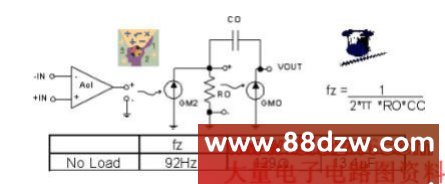

图45：Zo模型：CMOS RRO。

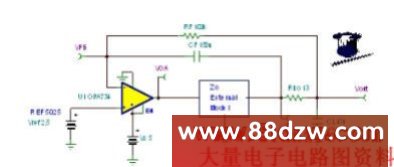

图46：Zo外部模型：CMOS RRO。

为了使1/β分析的情况包含在Zo与Riso、CL、CF以及RF之间相互作用的影响结果内，我们需将Zo从运算放大器的宏模型中分离出来，以便于弄清楚电路中所需的节点。这种构思如图46所示。另外，U1将提供产品说明书的Aol曲线，并从Riso、CL、CF以及RF的各种影响中得到缓冲。
