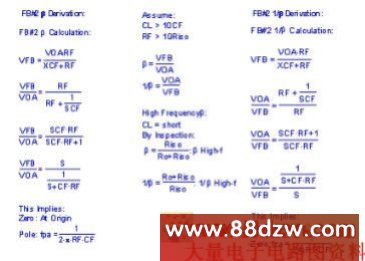

图20：FB#2 1/β公式推导：发射极跟随器。

FB#2β的公式推导如图20左侧所示。由于1/β是β的倒数，所以FB#1 1/β的计算结果可以轻而易举的被推导出来，具体推导过程请参阅图20右侧。从图中我们还发现，在β推导过程中的pole,fpa变成了1/β推导过程中的zero,fza。

图21：FB#2AC电路分析：发射极跟随器。

图22：FB#2 1/β曲线：发射极跟随器。

为了检验FB#2的一阶分析情况，我们可采用如图21所示的Tina SPICE电路。再者，为了便于分析，我们将CL设置为10GF，因此对各种相关的频率而言，CL都等同于短路状态。但是，在开展AC分析前，仍允许SPICE查找到相应的DC工作点。

Tina SPICE仿真的结果如图22所示。FB#2 1/β曲线正如当fza=19.41Hz以及高频1/β=10.235dB时，采用一阶分析推算出来的结果一样。另外，我们也绘制出OPA177 Aol曲线，以弄清楚在高频率时，FB#2将如何与其相交。

如果推算的FB#1和FB#2的叠加结果会产生所需的最终1/β曲线，那么我们将通过如图23所示的Tina SPICE电路，开展分析工作。我们还可通过Tina SPICE电路，绘制出Aol曲线、最终的1/β曲线以及环路增益曲线。

图23：最终环路增益分析电路：发射极跟随器。

从图24中，我们可以看出，分析结果验证了我们所推算的最终1/β曲线。在环路增益为零的fcl处，推算的接近速率为20dB/decade。

图24：最终1/β曲线：发射极跟随器。

最终电路的环路增益相位曲线(采用FB#1和FB#2)如图25所示。相移从未下降至58.77度以下(如为当频率为199.57kHz时的情况)，而且，在fcl处(频率为199.57kHz)，相位裕度为76.59度。

图25：最终环路增益分析：发射极跟随器。

我们将采用图26中的Tina SPICE电路，对我们的稳定电路进行最后的检验-瞬态稳定性测试。

图26：最终瞬态稳定性测试电路：发射极跟随器。
